HDPE复合土工膜在填埋场施工中的技巧与应用
浏览次数：次信息来源：国彩APP发布时间：2025/2/13

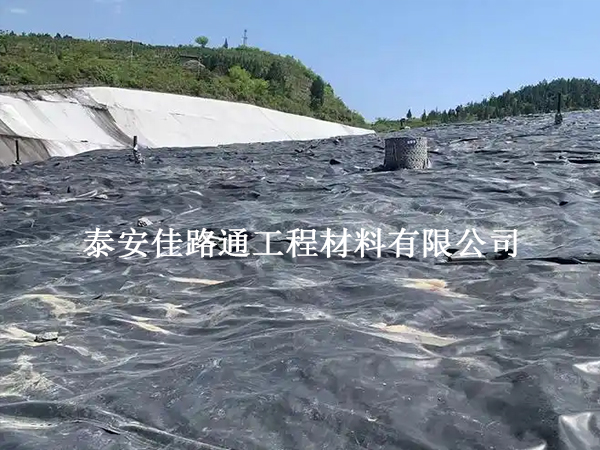

HDPE复合土工膜，即高密度聚乙烯复合土工膜，作为一种**防渗材料，在填埋场施工中扮演着至关重要的角色。其优良的防渗性能、化学稳定性和耐老化性，使之成为垃圾填埋场、固废填埋场等防渗工程的理想选择。本文将介绍HDPE复合土工膜在填埋场施工中的关键技巧，以确保工程质量和施工效率。一、施工前的准备在施工前，需对填埋场基底进行全面检查和清理。基底应坚实、平整，无树根、瓦砾、石子等可能损伤土工膜的杂物。使用轮压实机压实地面，**车印、脚印和凹凸，确保地面垂直深度25mm内无杂质。对于大于12mm的地面凸起，应进行铲碎或压实处理。此外，基底的拐角处应圆滑，圆弧半径不小于500毫米，以避免应力集中。二、土工膜的铺设铺设HDPE复合土工膜时，应选择气温5℃以上、风力4级以下且无雨无雪的天气进行。铺设前，根据场地丈量结果，剪裁尺寸相符的土工膜，并运输至指定位置。铺设时，应遵循“先边坡后场底”的原则，边坡铺设采用自上而下顺序，场底铺设则从底部向高位延伸。膜与膜之间及膜与基面之间要压平贴紧，但不宜拉得过紧，应略松以留有伸缩余量，适应地基不均匀沉降。同时，相邻两幅土工膜在纵向接头时应错开重叠1米以上，避免应力集中。三、土工膜的焊接HDPE复合土工膜的焊接是施工中的关键环节。焊接前，应确保焊缝搭接面清洁无污垢、沙土、积水等影响焊接质量的杂质。焊接时，宜采用双轨热熔焊机进行焊接，以保证焊缝质量。对于不便进行双轨热熔焊接的部位，可采用单轨挤出焊接或热风枪进行补充焊接。焊接过程中，应根据气温和材料性能，随时调整焊机的工作温度和速度。焊缝处HDPE膜应熔结为一个整体，不得出现虚焊、漏焊或超量焊。焊接完成后，应进行焊缝质量检测，包括目测、充气检测和破坏试验，确保焊缝的严密性。四、施工中的注意事项温度控制：铺设HDPE复合土工膜时，应考虑热胀冷缩特性。在温度较低时，土工膜应铺设得相对较紧；温度较高时，则应松弛一些。避免在夏季中午高温时段进行铺设。环境条件：风力较大或雨天时，不宜进行土工膜的铺设工作。在风力较小时，应采用砂袋压住土工膜，防止被风吹起。施工保护：铺设好的土工膜上应尽量减少行走和搬运工具等活动，以免对土工膜造成意外损伤。施工人员不得穿带铁钉的鞋或高跟硬底鞋在膜面上行走，施工现场禁止吸烟。覆盖与锚固：土工膜铺设完毕后，应及时进行上层覆盖，裸露在空气中的时间不应超过30天。对于地形较复杂的地方，应根据设计要求进行锚固，确保土工膜的稳定性。五、施工**与环保措施在施工过程中，应严格遵守国家相关部门的施工标准和环保要求。施工企业应具备完整的**施工管理能力，包括相关专业技术知识、施工所需机械设备以及完善的准备、实验、监测体系。同时，应注重施工中对环境的保护，特别是对施工过程中产生的化学、油料品的堆放与处理，防止对地下水造成污染。对于不可回收的材料，应进行规范处理，避免施工对环境的破坏。综上所述，HDPE复合土工膜在填埋场施工中的应用，需要严格控制施工过程中的各个环节，确保土工膜铺设平整、焊接严密、保护得当。通过科学的施工技巧和严格的质量管理，可以充分发挥HDPE复合土工膜的防渗性能，为填埋场工程提供可靠保障。
